8-09、9-12高压风机

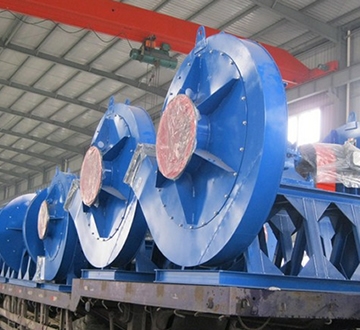

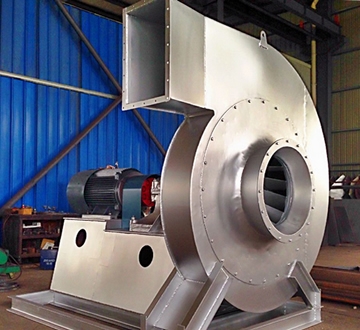

　　8-09，9-12型高压离心通风机

　　1、用途 8-09，9-12型化铁炉专用高压离心风机，适合于IL/h、2L/h、3L/h，3L/h、7L/h熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉锻冶炉的鼓风用，也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输进介质的温度不超过80℃，介质中所含的尘土及硬质细颗粒不大于150mg/m3。

　　2、形式 8-09风机为单吸入，机号有No.6.8A、7.1D、8D、8.5D、9D共五种。9-12风机为单吸入，机号有No6.8A、7.1A、7.7A、8D、9D共五个机号。

　　8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种形式。从电动机一端正视，如叶轮按顺时针方向旋转，称顺时针旋转风机，以“顺’表示，按逆时针方向旋转，称逆时针旋转风机，以“逆’表示。

　　风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机均可制成0°、90°、180°三种角度。

　　3、结构特点 8-09、9-12风机由叶轮、机壳、进风口、传动组、密封件、机座等组成，对于8-09机号采用局部组装结构，其他机号采用整体结构。

　　①叶轮叶型桉新的高效前向风机理论进行设计。叶轮成形后经静、动平衡校正，因此运转平稳可靠。

　　②机壳用普通钢板焊接成蜗形壳整体。

　　③进风口制成收敛式流线形的整体结构，用螺栓与前盖板组固定。

　　④传动组 由主轴、轴承箱，联轴器等组成，主轴由优质钢制成。对于8-09型No.71D，No.8D采用滚动轴承润滑油脂润滑，对于8-09型No.8 .5、9采用滚动轴承润滑油润滑。
